ACE ACFMT


Ensayos no DestructivosTécnicas electromagnéticas

Técnicas electromagnéticas

  • ACE ACFMT; tecnología de inspección ACFMT portátil; ACFMT
  • Probes ACE
  • Sondas ACE
  • tecnología de inspección ACFMT portátil case
  • ACFMT portátil case
  • ACFMT portátil case

ACE ACFMT

de ETHER NDE

Descripción

ACE: La próxima generación de tecnología de inspección ACFMT portátil

El instrumento portátil de medición de campo de corriente alterna (ACFMT) ACE de ETher NDE ofrece todas las capacidades avanzadas de la tecnología de inspección de END ACFMT en un paquete liviano, resistente y fácil de usar. Con una selección de sondas estándar y personalizadas desarrolladas internamente, ACE proporciona una solución versátil para una amplia gama de aplicaciones industriales, lo que garantiza resultados de inspección confiables y precisos en todo momento.

Ligero y duradero.
Tecnología ACFMT.
Software de informes completo.
Sondas ACFMT versátiles e innovadoras.

Cotizar

Suscribirme

Descripción

ACE: La próxima generación de tecnología de inspección ACFMT portátil

El instrumento portátil de medición de campo de corriente alterna (ACFMT) ACE de ETher NDE ofrece todas las capacidades avanzadas de la tecnología de inspección de END ACFMT en un paquete liviano, resistente y fácil de usar. Con una selección de sondas estándar y personalizadas desarrolladas internamente, ACE proporciona una solución versátil para una amplia gama de aplicaciones industriales, lo que garantiza resultados de inspección confiables y precisos en todo momento.

Ligero y duradero.
Tecnología ACFMT.
Software de informes completo.
Sondas ACFMT versátiles e innovadoras.

  • ACE ACFMT; tecnología de inspección ACFMT portátil; ACFMT
  • Probes ACE
  • Sondas ACE
  • tecnología de inspección ACFMT portátil case
  • ACFMT portátil case
  • ACFMT portátil case
Detalles
Ventajas y Características
Kit estándar
Accesorios
Especificaciones
Hoja técnica

Descripción

  • Ligero y duradero: diseñado para ser portátil sin sacrificar la robustez, ACE es la solución ideal para inspecciones en el sitio por parte de un solo operador.
  • Tecnología ACFMT: Basada en principios de corrientes de Foucault, la ACE induce corrientes pequeñas y uniformes dentro de la superficie del material de prueba. Mide los cambios en estas corrientes para detectar y caracterizar defectos de rotura de la superficie, midiendo la longitud y la profundidad con precisión.
  • Software de informes completo: el potente software de ACE permite a los usuarios generar informes de inspección detallados, que incluyen tamaños de defectos, ubicaciones y datos de escaneo. Todos los datos de escaneo se almacenan para realizar un seguimiento de auditoría y el software admite investigaciones exhaustivas y la generación de informes personalizados.

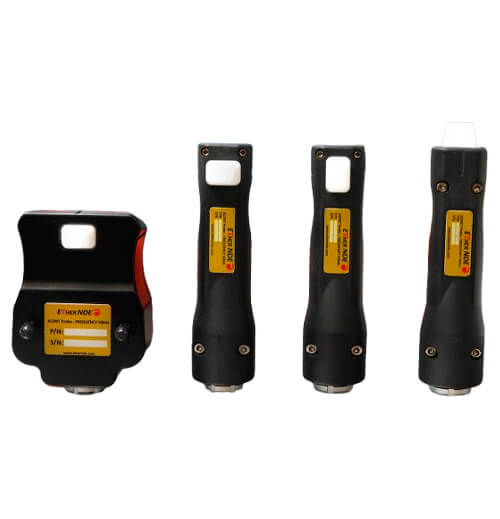

Sondas ACFMT versátiles e innovadoras

El sistema ACE incluye una amplia gama de sondas ACFMT , tanto estándar como personalizadas, diseñadas para realizar inspecciones repetibles y sin problemas. Cada sonda está diseñada con botones integrados de «Inicio/Pausa», «Detención» y «Cambiar dirección» , lo que las hace ideales para que las opere una sola persona. Las opciones de sonda clave incluyen:

  • Sondas de soldadura estándar: ideales para inspecciones de soldaduras en la parte superior, estas sondas cuentan con bobinas de accionamiento grandes que son perfectas para medir defectos profundos. También son adecuadas para inspecciones generales de componentes donde el acceso lo permita.
  • Sondas de lápiz: para áreas donde la geometría de la sonda de soldadura más grande no encaja, las sondas de lápiz están disponibles en configuraciones de punta recta o en ángulo recto. Son perfectas para acceder a áreas de inspección difíciles o estrechas y cuentan con inductores de accionamiento más pequeños para un mejor rendimiento, especialmente alrededor de los bordes de las placas.

Ya sea que necesite inspeccionar soldaduras ferríticas o austeníticas , el sistema ACE admite sondas de 5 kHz para soldaduras ferríticas y  sondas de 50 kHz para soldaduras austeníticas , lo que garantiza resultados precisos en una amplia gama de materiales.

Software avanzado para inspecciones sin inconvenientes

El software de inspección de ACE se ha optimizado para funcionar junto con el hardware, lo que hace que las inspecciones sean más sencillas, rápidas y eficientes:

  • Retroalimentación en tiempo real: las sondas brindan información sobre el estado del escaneo en vivo y detalles de configuración, para que pueda monitorear su inspección en cada paso del proceso.
  • Seguimiento de auditoría y almacenamiento de datos: todos los datos de escaneo se almacenan para un seguimiento de auditoría completo, lo que garantiza que cada inspección esté completamente documentada y sea fácilmente accesible para su revisión posterior.
  • Informes personalizados: el software de escritorio que lo acompaña permite un análisis en profundidad de los datos del escaneo y la creación de informes personalizados y específicos para el cliente, completos con tamaños de defectos, ubicaciones y datos de inspección detallados.

Informes sin esfuerzo

Crear informes de inspección es sencillo con ACE. Con solo pulsar unas teclas, puede generar rápidamente un informe a partir de cualquier conjunto de datos. El informe final incluye:

  • Información de ubicación
  • Rastros de datos relevantes
  • Tamaños de defectos
  • Notas ingresadas durante la inspección

Los informes están disponibles en formato PDF y DOCX e incluyen detalles sobre la sonda y el instrumento utilizados, así como una «aprobación» del inspector para verificación.

ACE se utiliza en una amplia gama de industrias y ofrece soluciones de inspección confiables y eficientes:

  • Inspecciones de acceso con cuerdas
  • Inspecciones de soldadura
  • Tuberías y recipientes de refinería
  • Estructuras pintadas y revestidas
  • Soldaduras de tuberías
  • Puentes e infraestructura
  • Estructuras superiores en alta mar y en tierra

Ventajas

Diseño ergonómico, portátil, resistente y liviano de 1,4 kg: ideal para un solo operador.
El kit estándar incluye dos sondas: una de soldadura y otra de lápiz.
La gran pantalla LCD de 7″ de alto contraste y resistente a la intemperie garantiza una visibilidad clara en todas las condiciones de iluminación, perfecta para inspecciones al aire libre en cualquier clima.
Batería de larga duración: el rendimiento extendido de la batería admite más de 10 horas de funcionamiento en el campo.
Sin tarifas de licencia de software.
Garantía estándar de 2 años incluida.
EtherCover opcional que extiende la garantía a 5 años.

Características

Genere rápidamente un informe a partir de cualquier conjunto de datos que incluirá información sobre tamaños y ubicaciones de defectos, rastros de datos relevantes y notas de inspección.
El software de escritorio adjunto respalda aún más al operador y al cliente, con funciones analíticas para investigar datos escaneados y crear informes personalizados centrados en el cliente/trabajo.
ACE ha sido diseñado para cumplir con los requisitos de la Práctica estándar ASTM para el examen de soldaduras utilizando la técnica de medición de campo de corriente alterna (E2261-03), última revisión: E2261-17

Kit estándar

Número de pieza Artículo
IACF001 Instrumento, detector de fallas portátil ACE ACFMT, software y manual en memoria USB
ALL10-L10-05-ACF Accesorio, cable, Lemo 10-Way a Lemo 10-Way, 5 m ACE, ACFMT, lado superior
AWEL009 Accesorio, tipo Lemo, adaptador de corriente + enchufes de entrada (Reino Unido, UE, EE. UU. y Australia)
AWEL003 Accesorio, Correa de hombro ajustable, con clips de liberación rápida
A090 Cable USB, A a MIN B, 1 m (compatible con RoSH)
41339 Tarjeta de referencia rápida (A5, doble cara) – ACE, ACFMT
A439 Anillos partidos – Anillo partido de acero niquelado, diámetro interior 25,00, grosor 3 mm (SKU:NPs25)
ATBACFWCS Accesorio, bloque de prueba, ACE, ACFMT, norma de referencia de soldadura 1 – ASTM E2261-17- c/s, ranuras elípticas, dos ranuras elípticas colocadas en la punta de la soldadura con dimensiones: A = 50 mm x 5 mm, B = 20 mm x 2 mm, acero al carbono
PACF05PTI Sonda, ACE, ACFMT 5 kHz (ferrítica), tipo lápiz, parte superior, 90 grados en línea
PACF05WT Sonda, ACE, ACFMT, 5 kHz (ferrítica), soldadura, parte superior
AC023 Accesorio, estuche rígido de transporte para instrumentos (ACE, ACFMT) (estándar)

Accesorios

PACF05PTS Sonda, ACE, ACFMT, 5 kHz (ferrítica), tipo lápiz, parte superior, recta
PACF50PTS Sonda, ACE, ACFMT, 50 kHz (austenítica), tipo lápiz, parte superior, recta
PACF05PTI Sonda, ACE, ACFMT, 5 kHz (ferrítica), tipo lápiz, parte superior, 90 grados en línea
PACF50PTI Sonda, ACE, ACFMT, 50 kHz (austenítica), tipo lápiz, parte superior, 90 grados en línea
PACF05PTT Sonda, ACE, ACFMT, 5 kHz (ferrítica), tipo lápiz, parte superior, 90 grados transversal
PACF50PTT Sonda, ACE, ACFMT, 50 kHz (austenítica), tipo lápiz, parte superior, 90 grados transversal
PACF05WT Sonda, ACE, ACFMT, 5 kHz (ferrítica), soldadura, parte superior
PACF50WT Sonda, ACE, ACFMT, 50 kHz (austenítica), soldadura, parte superior
ALL10-L10-02-ACF Accesorio, cable, Lemo 10-Way a Lemo 10-Way, 2 m ACE, ACFMT, lado superior
ALL10-L10-05-ACF Accesorio, cable, Lemo 10-Way a Lemo 10-Way, 5 m ACE, ACFMT, lado superior (estándar)
ALL10-L10-10-ACF Accesorio, Cable, Lemo 10-Way a Lemo 10-Way, 10 m ACE, ACFMT, Lado superior
ALL10-L10-20-ACF Accesorio, Cable, Lemo 10-Way a Lemo 10-Way, 20 m ACE, ACFMT, Lado superior
ATBACFWCS Accesorio, bloque de prueba, ACE, ACFMT, norma de referencia de soldadura 1 – ASTM E2261-17- c/s, ranuras elípticas, dos ranuras elípticas colocadas en la punta de la soldadura con dimensiones: A = 50 mm x 5 mm, B = 20 mm x 2 mm, acero al carbono
ATENCIÓN Accesorio, Bloque de prueba, ACE, ACFMT, Norma de referencia de soldadura 1 – ASTM E2261-17- c/s, Ranuras elípticas, Dos ranuras elípticas colocadas en la punta de la soldadura con dimensiones: A = 50 mm x 5 mm, B = 20 mm x 2 mm), Acero inoxidable
AC022 Accesorio, estuche blando de transporte para instrumentos (ACE, ACFMT)

Especificaciones

Conector de sonda LEMO 2B de 10 vías
Frecuencia 5 kHz (soldaduras ferríticas) y 50 kHz (soldaduras austeníticas)
Pantalla/Visualización 7”, 800 x 480 píxeles, WVGA, color RGB de 24 bits.
Datos de almacenamiento extraíbles Micro SD de 32 GB
Salidas Conectividad a PC USB (control remoto completo de PC más datos en tiempo real)
Salidas Salida VGA de 15 vías
Idiomas Inglés
Prueba automática de encendido Al iniciar el dispositivo se realiza un “autotest” de la RAM externa, acelerómetro, tarjeta Micro SD y buffer de pantalla LCD.
Baterías Batería interna recargable de iones de litio, 7,2 V nominales a 64 Ah = 46,08 vatios/hora
Tiempo de ejecución 10 horas más
Tiempo de carga 5 horas (carga y funcionamiento simultáneos)
Externo 100-240 V, 50-60 Hz, 30 vatios
Conector Lemo OS Llave hermafrodita, inserto de media luna (IP68)
Peso 1,4 kg (3,0 libras)
Tamaño (ancho x alto x profundidad) 282 x 171 x 66 mm (11,1 x 6,7 x 0,26 pulgadas)
Material Poliuretanos ABS/Caucho
Temperatura de funcionamiento -20 a +600 °C (-4 a 1400 °F)
Temperatura de almacenamiento Hasta 12 meses -20 a +350 °C (-4 a 950 °F)
Clasificación IP Diseñado para cumplir con los requisitos de IP64
Puntos de arneses 4 puntos de arnés de esquina resistentes
Cumplimiento ASME, EN61010-1, CE

ACE ACFMT Hoja de Especificaciones (English)
